Reducción de ruido

http://www.system-

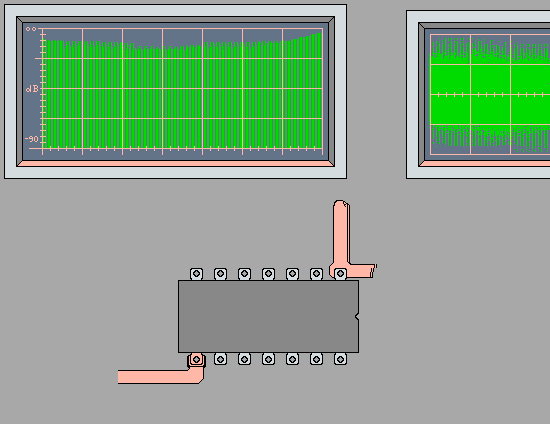

Reducción de ruido de interferencia 100nf uso en circuitos electrónicos. Esta animación gif explica tan bien la situación que no pude evitar compartirla. La reducción del ruido se puede ver en la pantalla representativa del osciloscopio antes y después de instalar un capacitor en los terminales de suministro (+) (-) de un circuito integrado. Cuando el condensador es SMD y se crea el área del plano de tierra

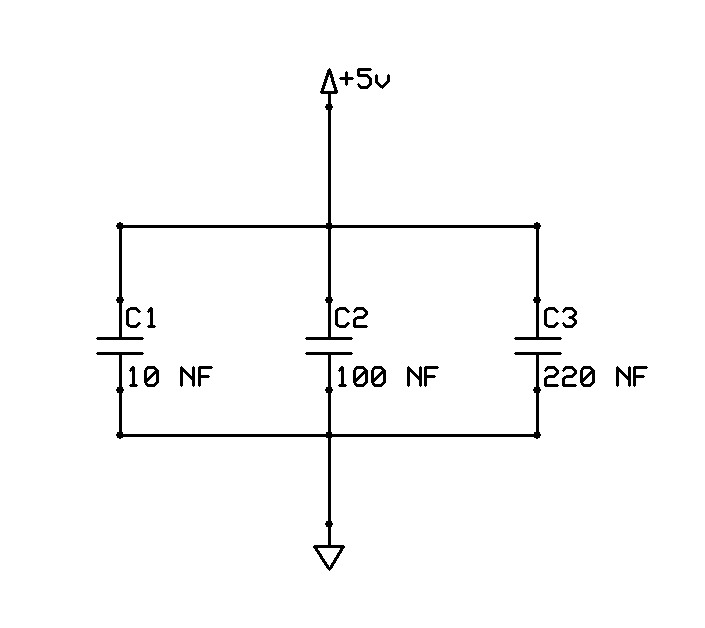

GND, el ruido se elimina por completo. Es muy importante utilizar 100 nf para cada microcontrolador de chip integrado utilizado en el circuito. Por supuesto, si su circuito de suministro no es de alta calidad, el condensador de 100 nf no le será de ningún beneficio. Es importante utilizar el condensador de 100 nf en circuitos integrados reguladores como el 7805 LM1117 LM2575. En estos circuitos integrados, se pueden conectar 100 nf a los puntos más cercanos a los pines de entrada y salida de voltaje. Tengo pensado explicar otros elementos además del circuito de alimentación con más detalle en otro artículo . Para reducir diferentes niveles de ruido, la conexión del condensador también se puede utilizar de la siguiente manera. Aunque la capacidad total es de 330 nf, cada condensador filtra en niveles separados. Aunque el diagrama muestra un ejemplo de suministro de 5 voltios, también se puede utilizar en circuitos como 3,3 voltios o 12 voltios. También sería beneficioso agregar un condensador
de tantalio de 10 mf a esta conexión.

Perla de ferrita ¿qué es la perla de ferrita?

perla de ferrita perla de ferrita

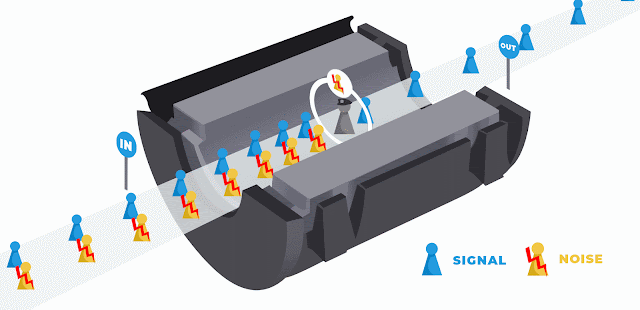

El material ferromagnético circular por el que pasa el cable, que vemos en monitores, USB y cables de alimentación, se utiliza para eliminar interferencias y ruidos. El principio de funcionamiento se explica muy bien en la imagen de arriba.

También existen estructuras mucho más pequeñas que son equivalentes a este material utilizado en los circuitos electrónicos. Se define como fb en la lista de materiales. Pueden tener varias frecuencias, impedancias, resistencias, estructuras de vaina y valores de corriente. Deben seleccionarse según el lugar de uso. En pocas palabras, constan de una bobina alojada en un núcleo de hierro.

Por ejemplo, si se va a utilizar en un suministro de procesador, sería apropiado utilizar las siguientes características:

Además, cuántos henri tiene se pueden medir con un límetro. Aquí 600r es su resistencia a señales alternativas. Si fluye corriente continua a través de él, solo mostrará una resistencia de 0,1 ohmios. A continuación se muestra la imagen del tipo SMD:

Por supuesto, los de tipo PCB no se pueden utilizar solos. Se debe apoyar con condensadores de tantalio de 0,1mf y 10mf como se muestra en la imagen. Además, instalar un 1n4148 inverso entre +supply vin y gnd también amortiguará los emc provenientes del suministro:

Además, en algunos circuitos electrónicos, se pueden agregar bobinas de PCB colocadas en la PCB a los pines de entrada para evitar que los picos y las interferencias afecten a los microcontroladores del circuito, de la siguiente manera. También vale la pena señalar que el mismo método se aplica especialmente a las entradas de sensores PIR de dispositivos de alarma.
